環境監測傳感器是智慧路燈桿系統中的重要配套設備,通過實時采集PM2.5、PM10、環境溫度、相對濕度、光照度、噪聲等環境數據,經由佰馬智慧路燈桿網關上傳至云平臺系統,形成可視化的環境狀態圖表,有助于市政部門精準掌握城市環境狀態,從而有效應對空氣污染、暴雨內澇等情況,為城市治理、交通管理及公共安全提供有力支撐,助力構建智慧城市,實現可持續發展目標。
本篇就以佰馬智慧桿云平臺系統為例,為大家詳解環境監測傳感器接入云平臺的操作步驟:
1.平臺配置環境傳感器

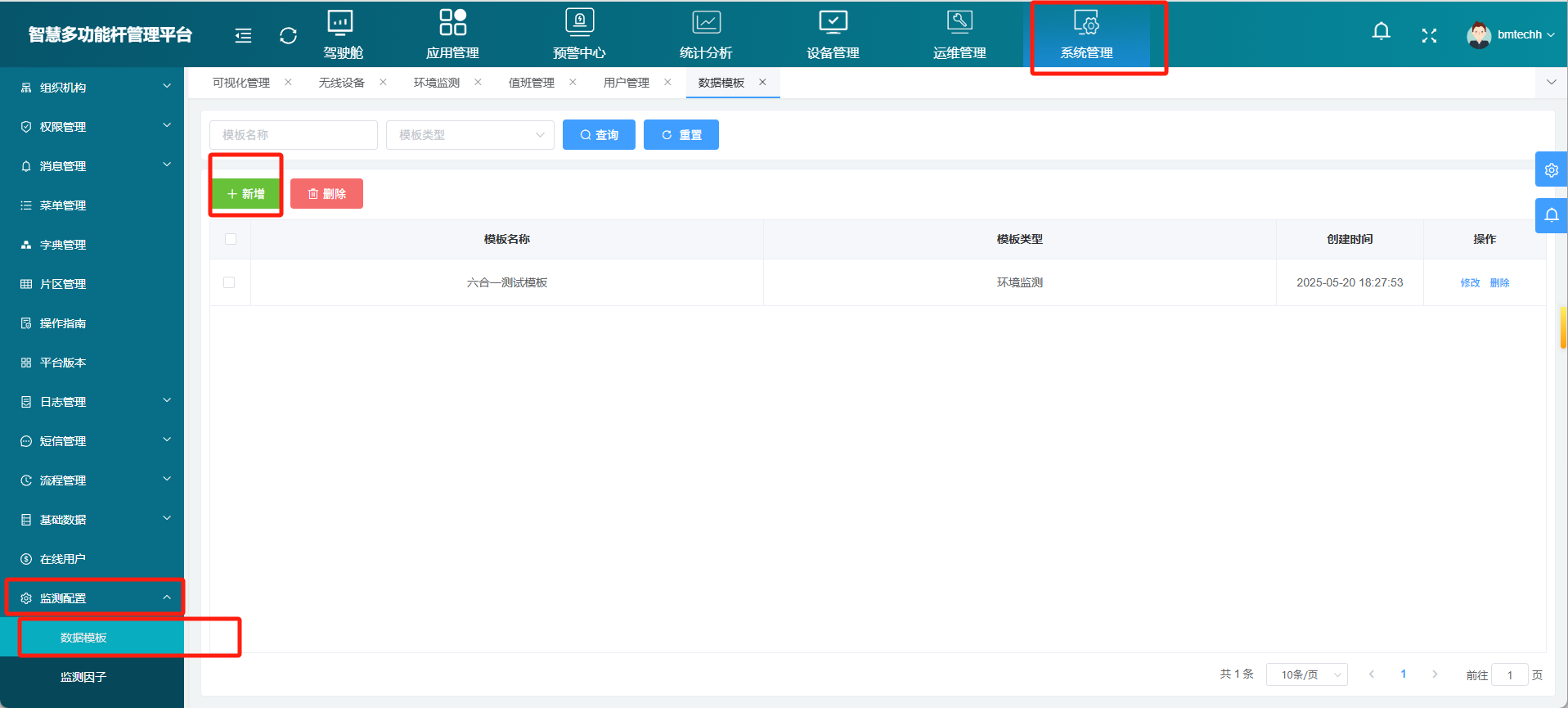

(1) 登錄平臺選擇系統管理-監測配置-數據模板-新增。

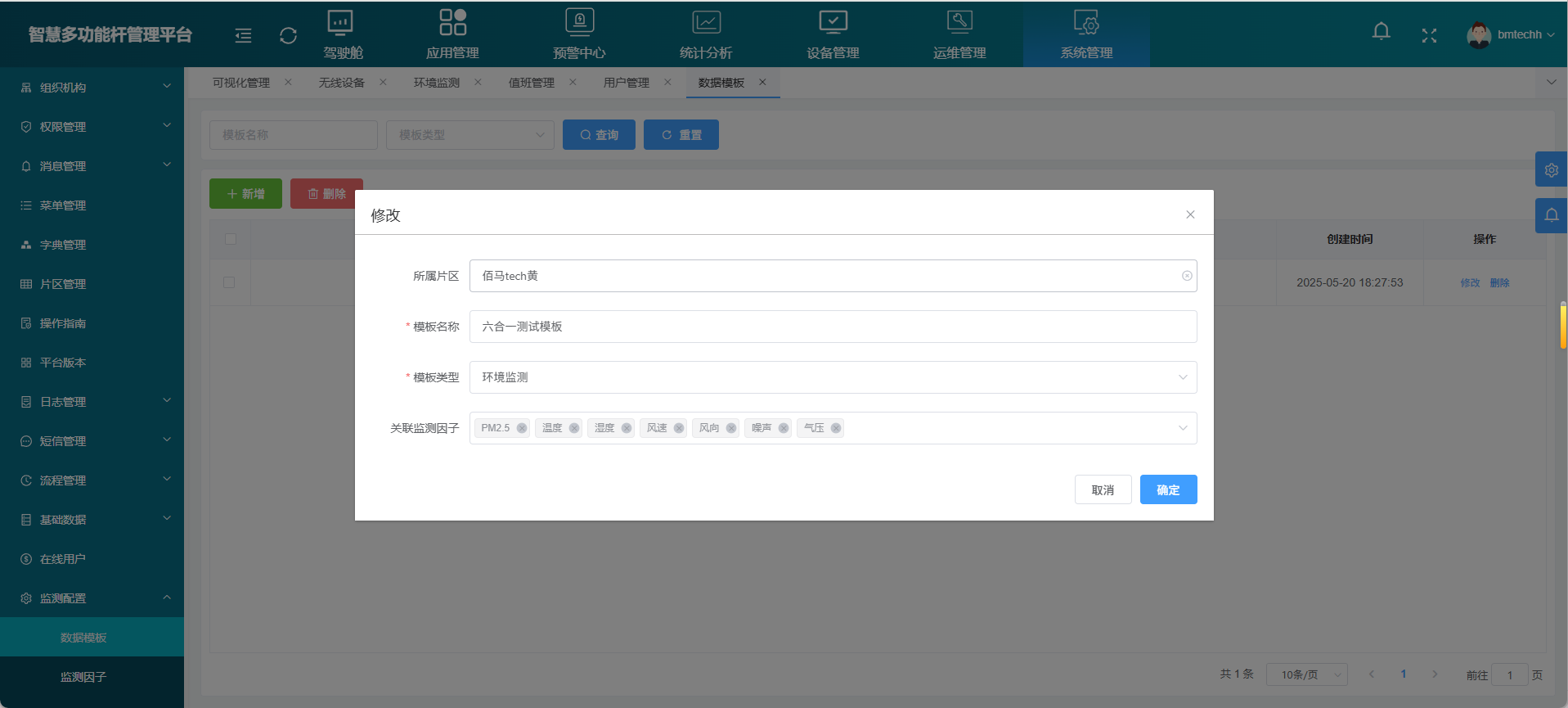

參數說明
模板名稱:自定義即可
模板類型:選擇環境監測
關聯監測因子:選擇要監測的因子
(2)添加環境監測設備
選擇設備管理-掛載設備管理-環境監測-新增
參數說明:
設備名稱:自定義。
設備編碼:唯一編碼,可自定義但需要與網關相對應。
品牌:填寫環境傳感器品牌。
設備型號:填寫環境傳感器型號。
建設時間:選擇安裝時間。
關聯桿體:選擇傳感器相關聯的桿體。
數據模板:選擇先前建立的數據模板。
2.網關設置

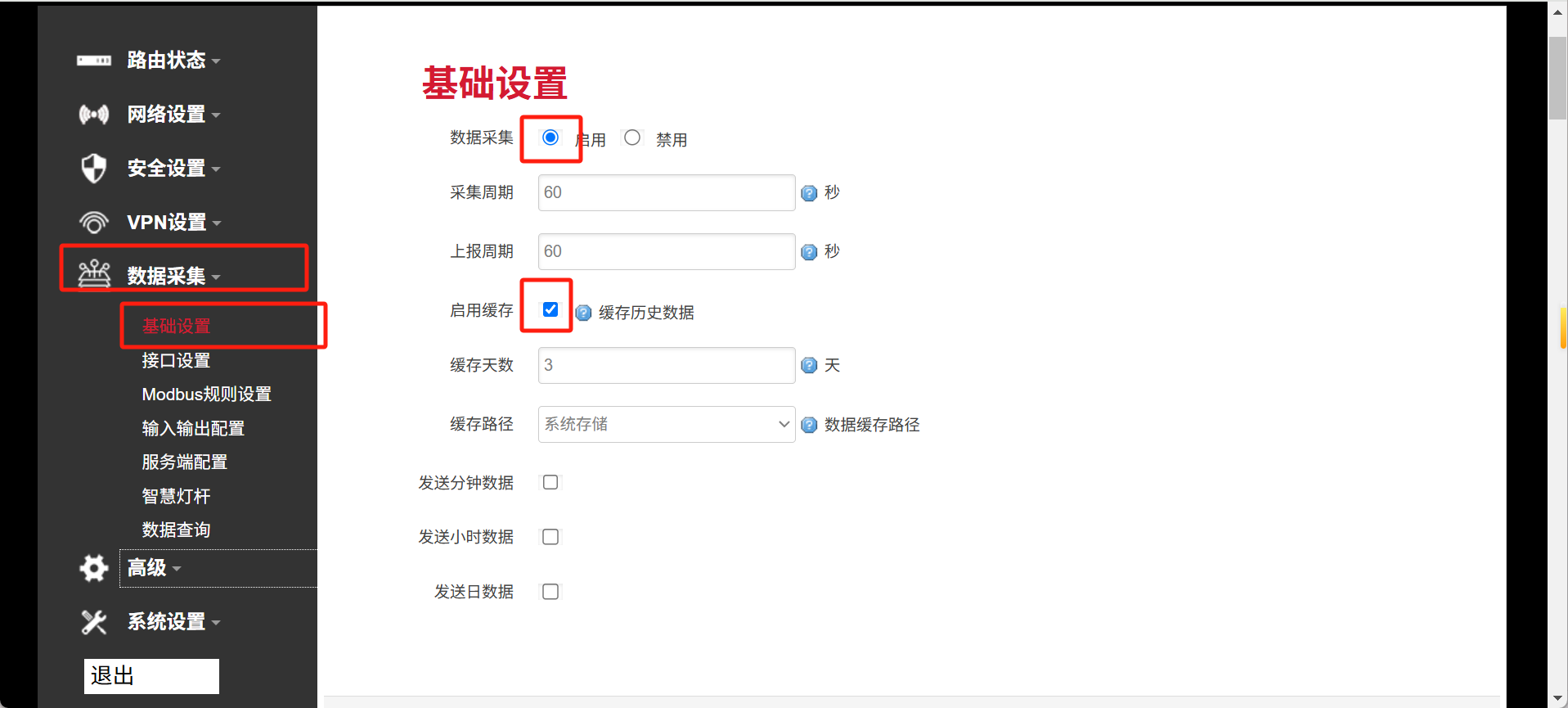

(1)登錄網關選擇數據采集-基礎設置->數據采集啟用、啟用緩存,設置完成后保存并應用。
(2)選擇數據采集-接口設置->設置對應接口。
參數說明:
波特率:選擇傳感器對應得波特率
數據位:數據位有 8 位,7 位兩個選擇,默認是 8 位
停止位:停止位有 2 位,1 位兩個選擇,默認是 1 位
奇偶校驗:校驗有無校驗,奇校驗,偶校驗,默認是無校驗
流控制:流控制有無控制,硬件控制,軟件控制三種選擇,默認是無控制
幀間隔:串口發送一幀數據時,兩個字節的間隔時間

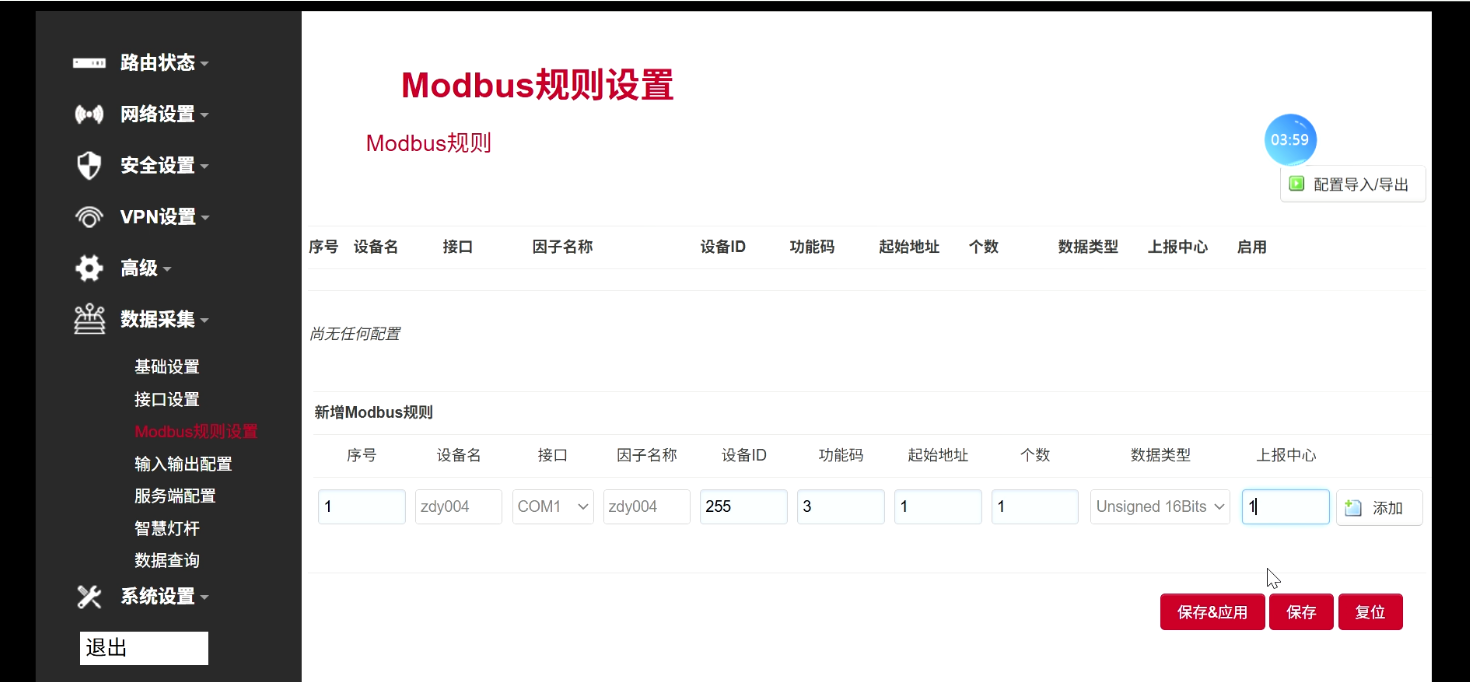

(3)選擇數據采集-modbus 規則設置-新增Moudbus規則
參數說明:
設備名:可以用來備注,一般與因子名稱一致
串口號:選擇已開啟的串口號,未開啟的串口不會顯示

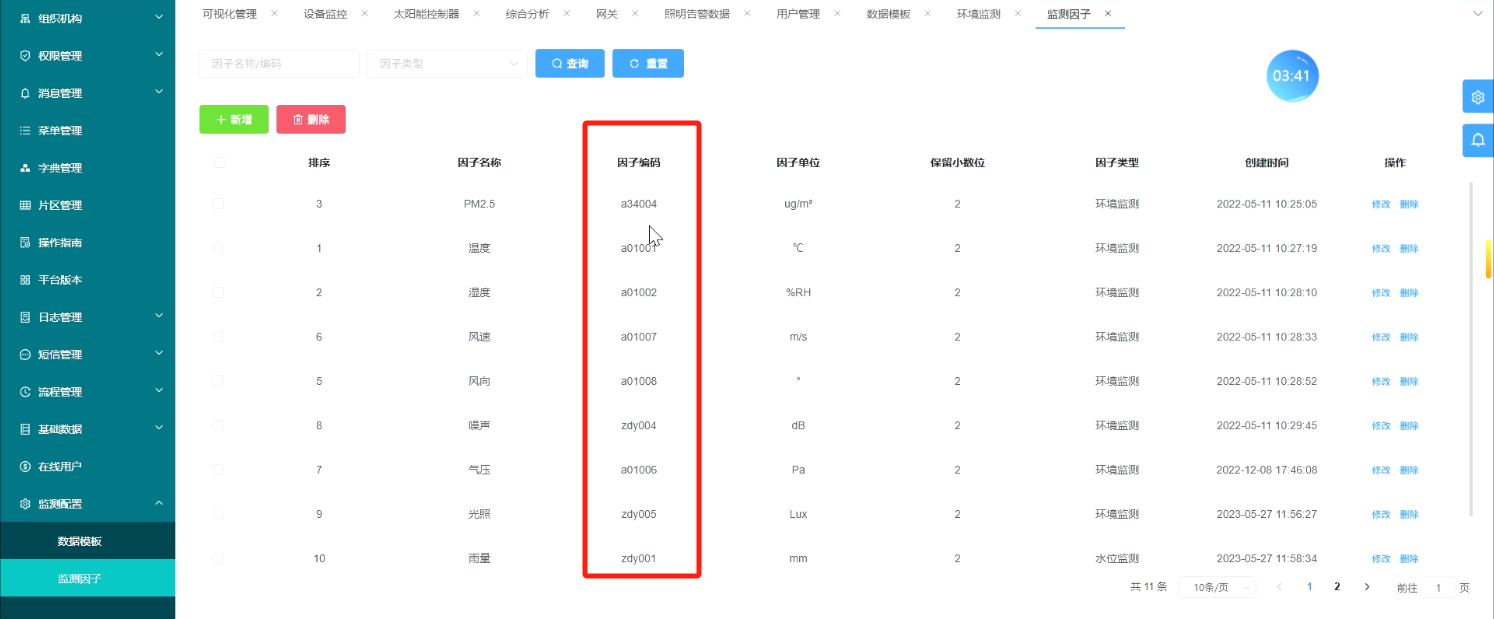

因子名稱:上報的數據名稱,可參考下圖因子編碼。
設備 ID:Modbus 設備 ID,1-255(10 進制)
功能碼:一般為 03 功能碼,讀取寄存器數據,1-255(10 進制)
寄存器地址:寄存器起始地址,1-255(10 進制)
寄存器個數:寄存器數據個數,1-255(10 進制)
數據類型:用來解析寄存器數據值,A 為低字節(DCBA)
上報中心:對應服務端 1-5 配置
(4)運算符計算

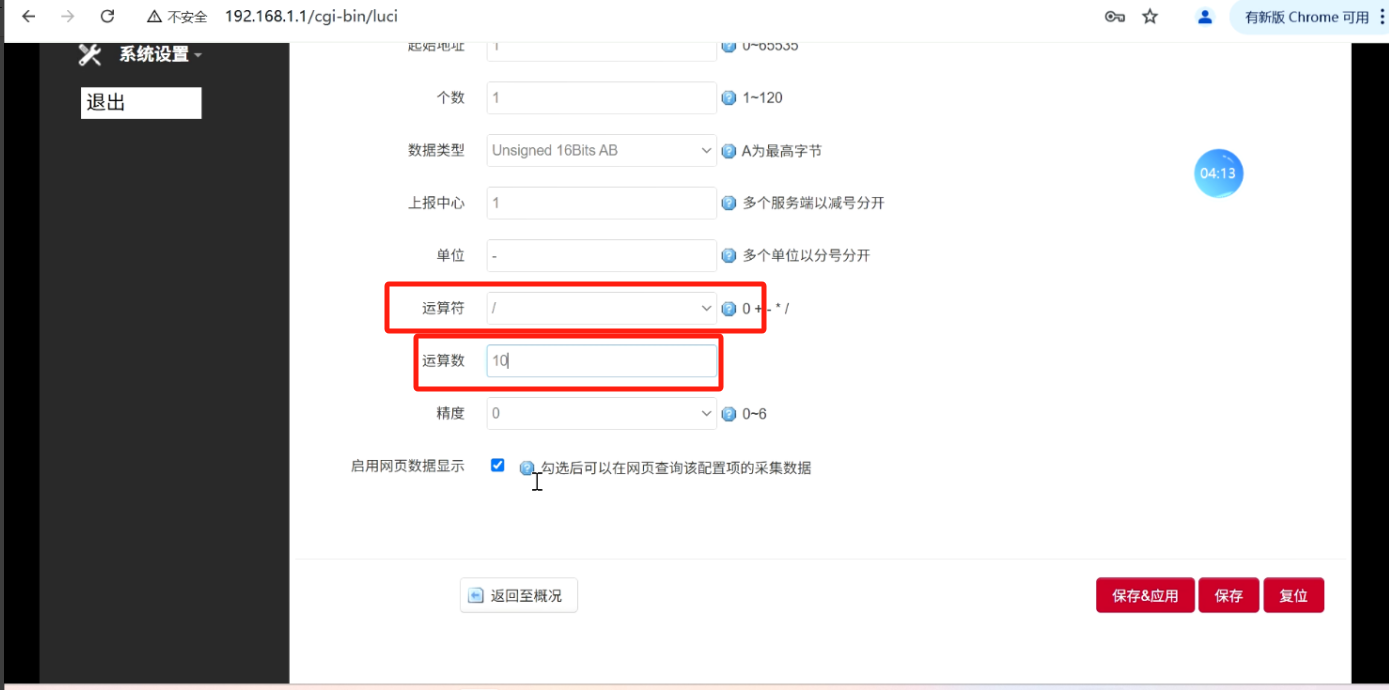

傳感器數據經過網關采集上來的值需要經過計算,如噪聲的值需除 10再上報。
設置如下
(5)傳感器數據監測

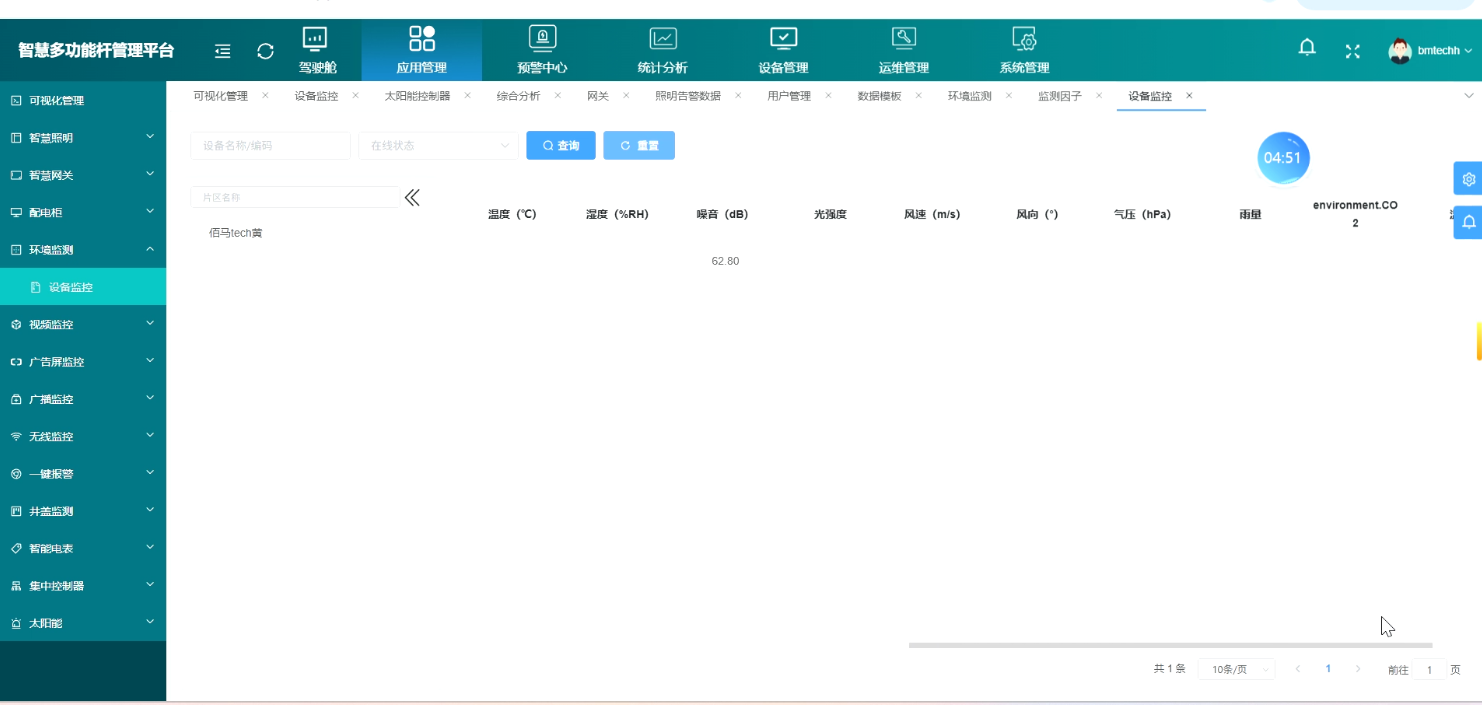

登錄佰馬智慧桿云平臺,應用管理-環境監測-設備監控,可查看網關采集上報的傳感器數據,如下圖,可看到網關運算后采集的噪音。
