基于5G網關的橋梁結構安全監測應用
- 時間 :2020-01-07
- 作者 :佰馬科技
- 瀏覽數 :6662

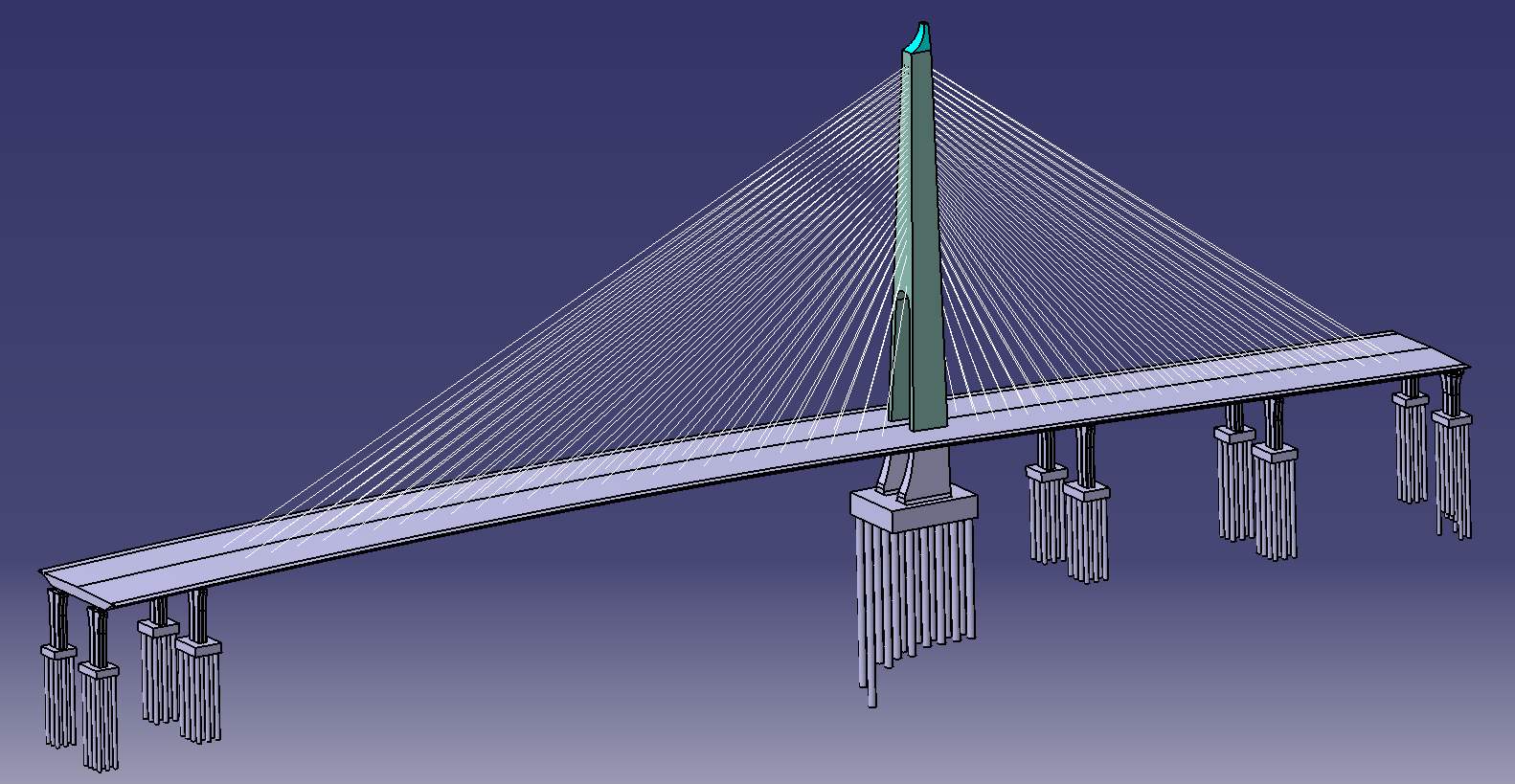

一、橋梁結構安全監測應用概述

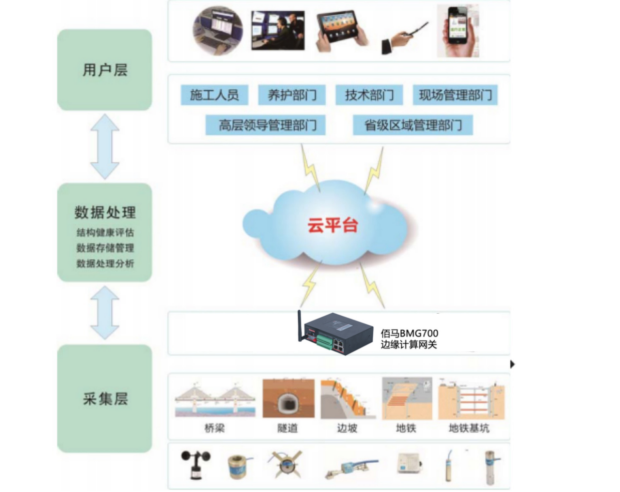

橋梁結構安全監測，采集橋梁各關鍵結構點形變、受力、環境等關鍵參數，通過佰馬5G/4G工業無線網關BMG700傳輸?shù)狡脚_，實現橋梁結構安全實時監測、統計分析、異常告警、遠程管理等。
二、橋梁結構安全監測系統功能
（1）24 小時實時監測：對橋梁變形、受力、環境等全自動化在線監測，實時掌握橋梁整體運行狀態。
（2）報表自動推送：監測結果實時發布，定期將監測報表推送給用戶。
（3）多重分級預警：數據異常時，系統會觸發相應三級報警機制，第一時間以短信、傳真、廣播等形式通知用戶。
（4）應急預案處理：從專家?guī)熘苯犹崛∠鄳?yīng)處理辦法，及時采取人員介入、封鎖道路等辦法，將安全隱患消除在萌芽狀態。
（5）結構趨勢分析：通過對橋梁結構的定量安全評價和監測指標數據安全度分析，可實現結構穩定性趨勢分析。
（6）提供參考依據：監測數據長期穩定儲存，為今后同類工程設計、施工提供類比依據。
三、橋梁結構安全監測內容
橋梁在線安全監測系統包括應力應變監測、變形監測、環境監測、索力監測、振動檢測等部分內容。具體監測內容及監測方法如下：
1、應力應變監測
序號 | 監測內容 | 監測方法 | 測點布設 |
1 | 混凝土應力應變 | 內埋式應變計 | 混凝土內 |
2 | 鋼筋應力 | 鋼筋計 | 樁基 |
2、變形監測
序號 | 監測內容 | 監測方法 | 測點布設 |
1 | 橋墩傾斜 | 盒式固定測斜儀 | 橋墩 |
2 | 梁段繞度 | 壓差式變形測量傳感器 | 橋面 |
3 | 裂縫 | 裂縫計 | 裂縫發生部位 |
3、環境監測
序號 | 監測內容 | 監測方法 | 測點布設 |
1 | 溫濕度 | 溫濕度計 | 結構附件或結構內部 |
2 | 風速風向 | 風速儀 | 結構空曠處 |
4、索力監測
序號 | 監測內容 | 監測方法 | 測點布設 |
1 | 纜索內力 | 磁通量 | 根纜索 |
錨索計 | 根纜索 |
5、振動監測
序號 | 監測內容 | 監測方法 | 測點布設 |
1 | 振動 | 加速度傳感器 | 主跨斷面上 |

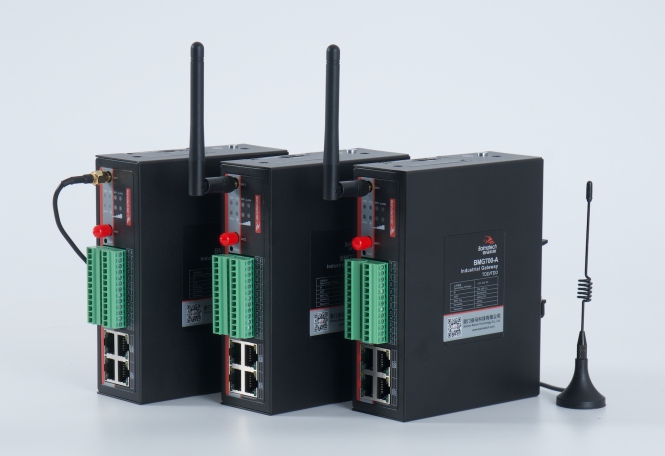

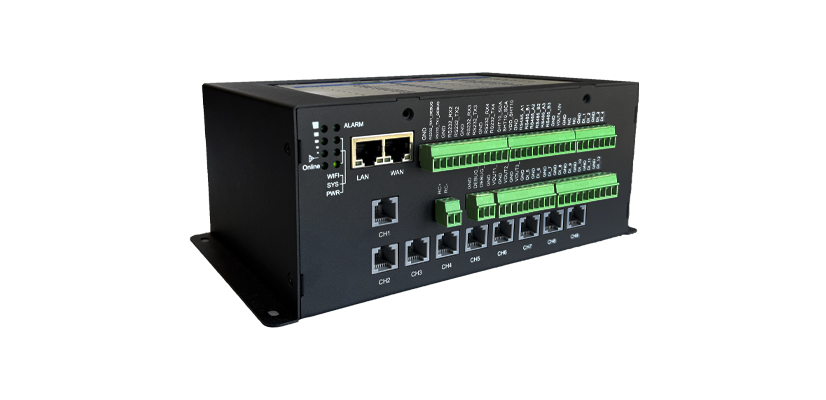

四、系統通信組網核心硬件-工業級5G/4G網關介紹
1. 佰馬BMG700邊緣計算網關，內嵌4G/5G無線網絡通信技術，集成5G/4G/NB-IoT/有線等多種通信方式，支持有線和無線互為備份?？蛇x配GPS定位。通過無線接入點與主服務器及外部Internet連接。項目不受傳輸障礙及布線困難等問題的限制，對減少布線和簡化生產現場環境有著不可替代的靈活性。
2. 接口豐富，安裝于橋梁各節點的傳感器數據可以很便捷地通過佰馬BMG700邊緣計算網關的RS485/RS232/IO等接口無線傳輸至云平臺。支持3×LAN、1×WLAN、TF卡、2×RS232、3×RS485、2×ADC、2×DI、1×CAN （可選）、2×繼電器（可選）、WIFI功能（可選）、GPS功能（可選）、單模雙卡（可選）、雙模雙卡（可選）。
3. 佰馬BMG700邊緣計算網關具有多路網口，強大運算與傳輸能力，是視頻、圖片、聲音等大數據高速無線傳輸首選。有利于遠程故障診斷和解決方案的及時反饋。
4. 協議豐富，佰馬BMG700邊緣計算網關集成MODBUS、OPC、MQTT等協議，快速實現數據格式轉換與統一。
5. 佰馬BMG700邊緣計算網關，可與阿里云、百度云、華為云等第三方云平臺對接，方便橋梁監測數據上云。
6. 佰馬BMG700邊緣計算網關，具有多中心傳輸功能，最多可支持10個中心上報數據，每個上報中心可以選擇不同的通信協議。方便橋梁管理現場操作人員，本地管理部門、運維管理公司、設備廠家等各合作單位同步獲取數據，實現高效管理。
7. 強大的本地存儲和外擴存儲功能，可保存10年以上的橋梁結構安全數據、設定參數及歷史數據等，掉電不丟失。
8. ARM高端CPU,強大邊緣計算能力，有效分擔云端壓力；Linux系統，集成Python開發環境和C語言開發環境， 提供標準API接口，方便項目二次開發應用。
