通過智慧路燈網關與HPLC單燈路控制連接實現本地聯動控制，并實現在數據處理上報。下面我們通過BMG8200智慧路燈網關和HPLC寬帶HPLC單燈控制器為例作接線說明。

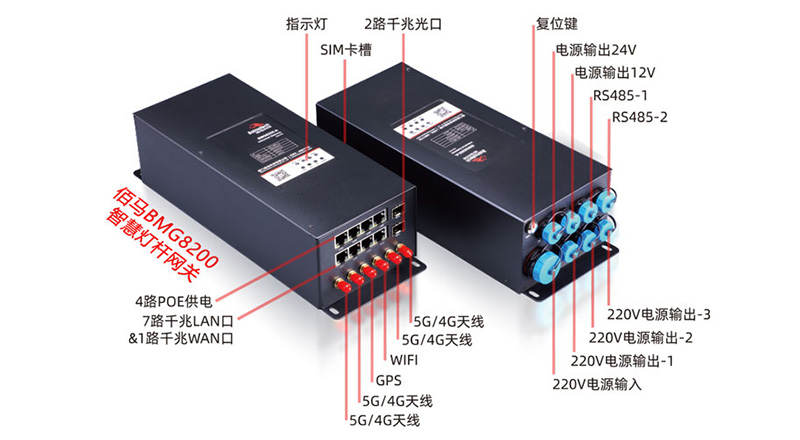

佰馬BMG8200智慧路燈桿網關：通信接口包括 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485 ,具有 1 路 220V 電源輸入，3 路 220V 電源輸出，1 路 DC24V 輸出，1 路 DC12V 輸出，4 路 PoE 供電輸出。

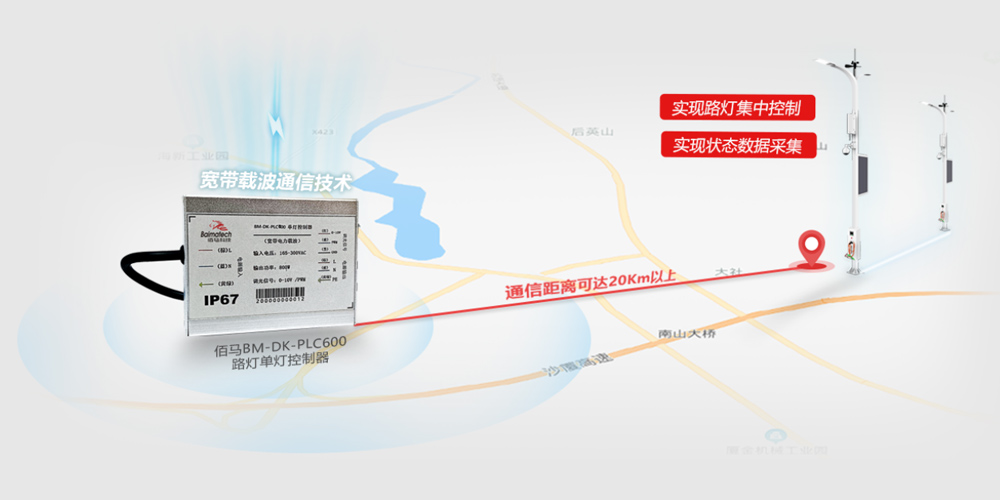

佰馬BM-HPLC600 單燈控制器：路燈控制功能包括：標準環境下， 點對點通信距離為300~600 米(環境干擾因素比較大)，在組網中繼的情況下，可以達到4-9km的通信距離。 IP65 防水，一路調光輸出，一路單燈電流、 電壓、功率、壞燈檢測功能，采用行業先進的OFDM調制方式，通信速率可達 0.49Mbps，800m 內響應中心發送的指令。

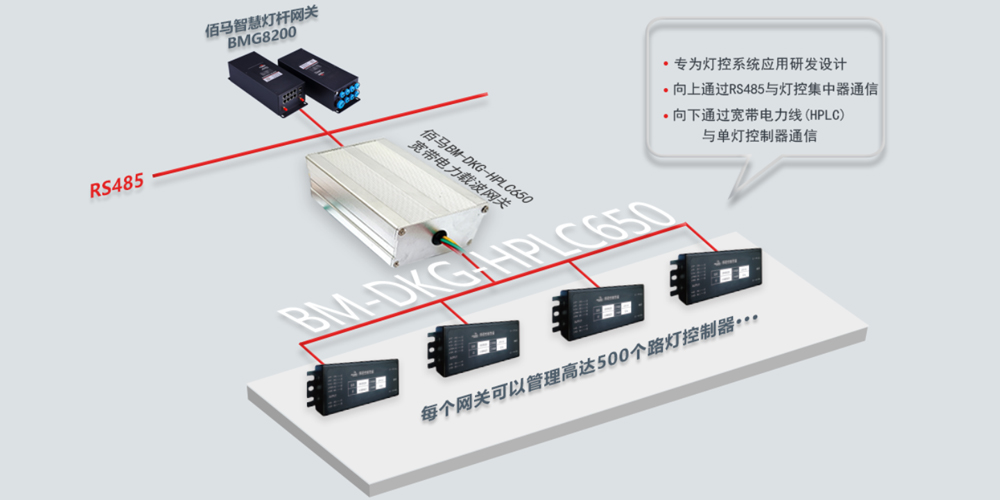

佰馬BM-HPLC650  HPLC網關：采用行業先進的 OFDM 調制方式，通信速率可達 0.49Mbps，通信距離可達 20km ，同一條輸電線纜上的所有路燈及路 燈網關進行“一主多從”樹形組網。 每個網關可以管理 500 個路燈控制器， 支持 15 級設備中繼通信，最大通信距離可達 20km，自組網路由算法，控制時延可在30ms以內。

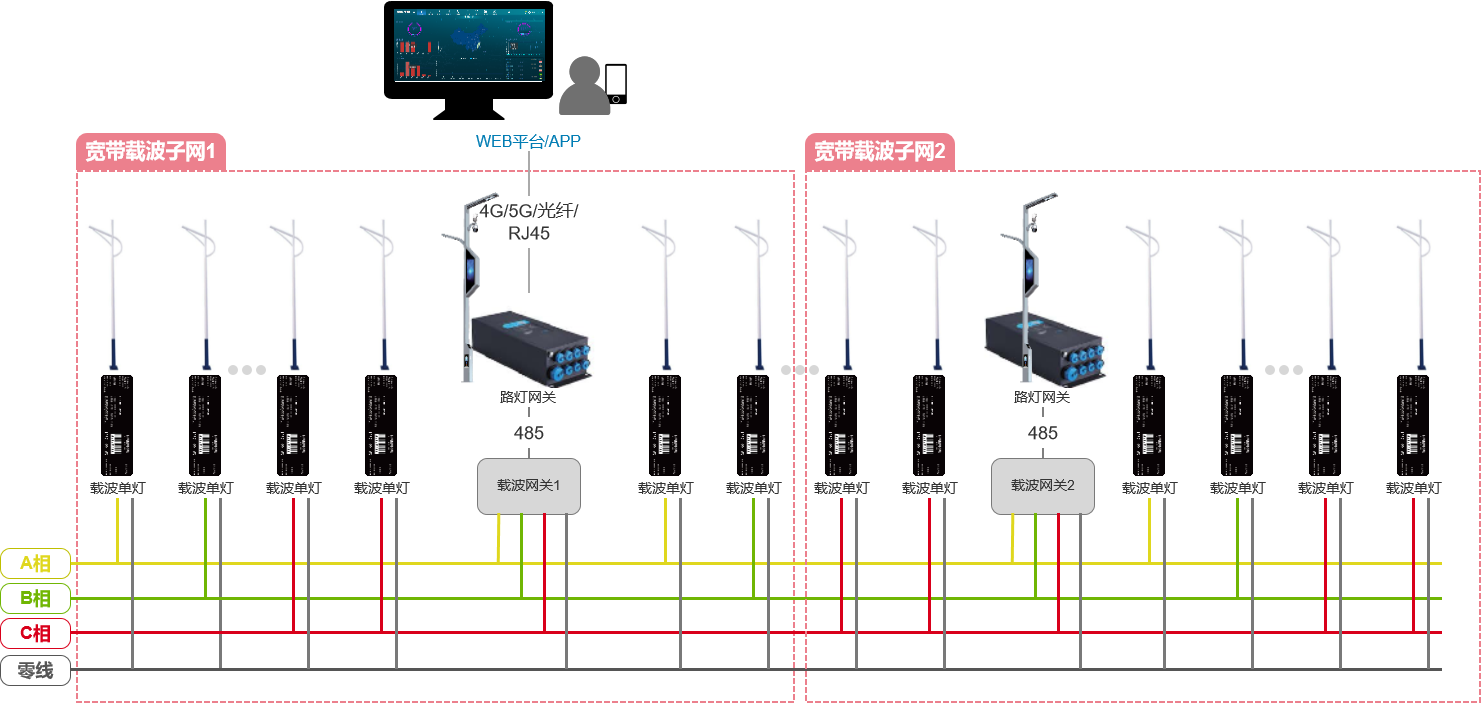

接線網絡拓?fù)鋱D

接線說明

1、總體接線

BMG8200智慧路燈網關RS485-2口與HPLC網關485對接；HPLC網關和單燈控制器在同一個相線以電力載波通訊。HPLC網關與燈控器485通信波特率設置為115200,8,N,1。

2、HPLC網關接線

單相電和三相電接線如下圖示，其中L、N分別火線和零線（可互換），485線接入路燈網關RS485-2口（BMG8200網關RS485線中黃綠是A、藍是B）。

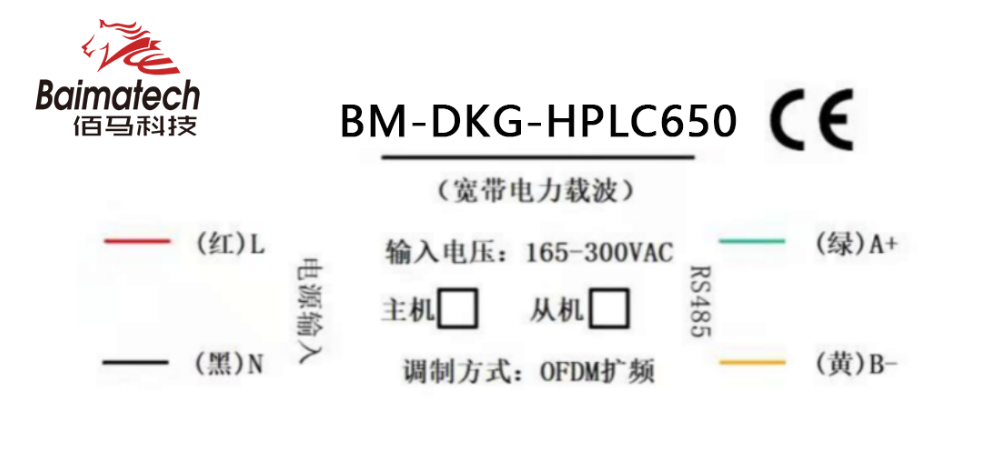

        1)單相HPLC網關（四根線）接線圖：

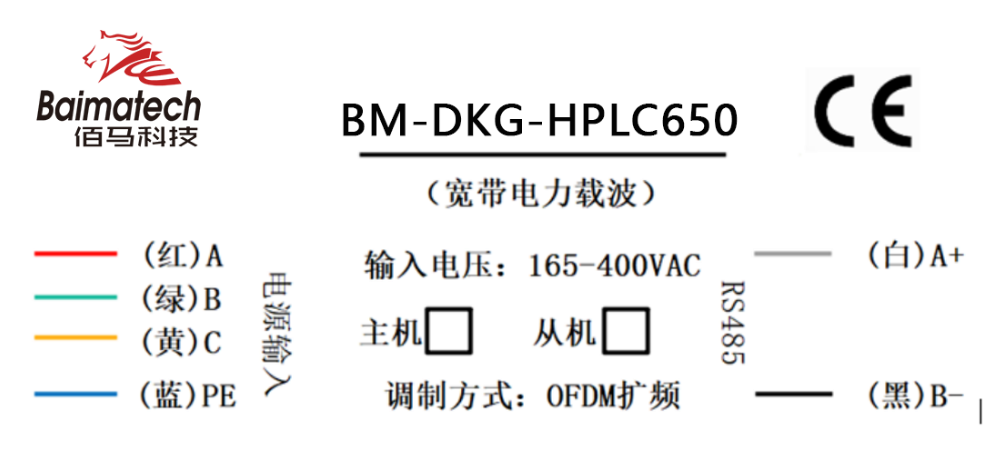

        2)三相HPLC網關（六根線）接線圖：

3、單燈控制器接線

輸入端：L/N/E（火線/零線/地線）分別根據標簽提示接入市電（AC220V）（L/N可互換），測試時可不接地線。

輸出端（220v）：L/N/E 分別根據標簽提示接入路燈調光電源，測試時可不接地線。

輸出端（調光線）：燈控器同時支持0-10v調光信號和 PWM調光信號，共用GND?？筛鶕?jù)調光電源來選取合適的調光信號接入路燈調光電源。

單燈控制器接線圖：
