智慧燈桿系統架構由感知層、網絡層和應用層組成，智能燈桿網關處于網絡層，起到連接物聯網感知終端和云端管理應用平臺的作用。

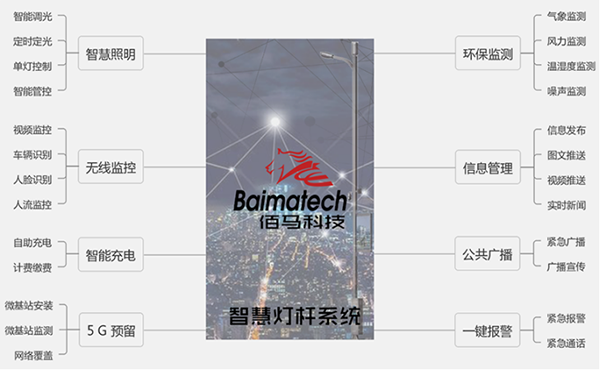

智慧燈桿系統的感知層主要包括各種物聯網感知終端，如智慧照明模塊、信息發布模塊、視頻監控模塊、環境監測模塊、通信服務模塊、能源服務模塊、一鍵求助模塊等，用于采集或發布傳感數據等。感知終端接入智慧燈桿網關，進行統一監測、通信傳輸和管理。

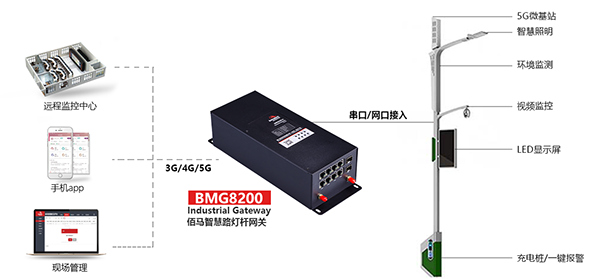

網絡層以佰馬BMG8200智慧路燈桿網關為代表，可通過有線或無線方式，將視頻監控、環保監測、氣象監測等終端中獲取的各種數據傳輸?shù)皆贫斯芾砥脚_。根據不同感知終端的數據傳輸量、傳輸延時、傳輸頻率的差異，可直接通過 4G/5G、以太網、NB-IoT 等技術上傳到云端管理平臺。

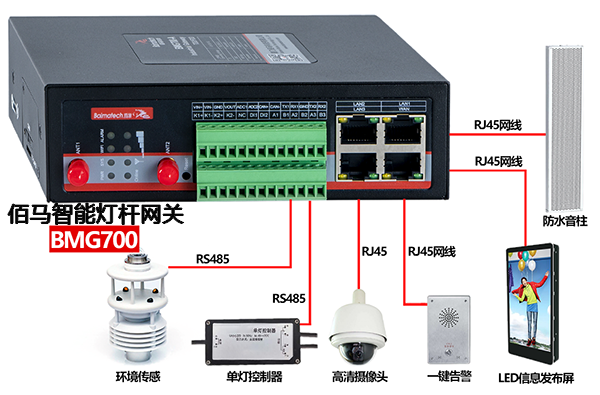

通過佰馬智能燈桿網關連接物聯網終端，再搭配佰馬智慧路燈桿云平臺，實現集中管控智慧燈桿各智能子系統，打破燈桿各子模塊信息孤島，讓多種物聯網設備的通信連接以及數據、指令的上下行操作，從而完成對路燈桿全業流程管理策略配置、實時監測、數據展示、統計分析、告警管理等，全面提升智能化管理能力。
