佰馬無線傳輸終端支持通信協議詳析
- 時間 :2018-09-02
- 作者 :佰馬科技
- 瀏覽數 :4783

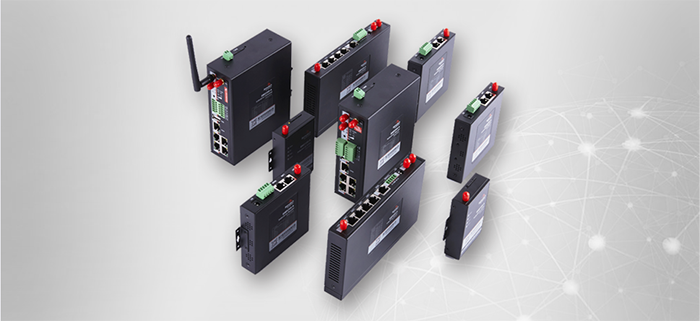

一、佰馬通信終端支持協議列表
佰馬科技物聯網無線數傳輸終端所以支持的通協議詳析
產品 | 型號 | 支持協議 |
BMD100\BMD200\BMD300 | TCP、UDP、MODBUS | |
BMR200\BMR400\BMR500 | TCP、UDP、MODBUS、MQTT | |
BM-IES04\IES06\IES08\IES16 | TCP、UDP | |
BMS100\BMS160 | TCP、UDP |
二、協議概述：
1.定義：
通信設備雙方通過共同遵從一組約定，從而使數據可在網絡上進行相互傳輸。
打個比方，不同國家不同母語的兩個人，如果要實現交流，就必須以大家都熟悉的一種通用語言來交流，比如英語。同樣數據的格式只有一致，通信雙方才能正常傳輸。
2.三要素：
通訊協議，簡單理解就是數據包的格式。數據包格式要遵從三要素：語法（即格式）、語義（即內容含義，如ctnet代表中國電信網絡）、時序（即何時通信）
3.層次劃分：
國際上通用的劃分有tcp/ip四層模型和osi七層模型兩種，具體協議對應表如下：
tcp/ip四層模型和osi七層模型對應表：
osi七層網絡模型 | linux tcp/ip四層概念模型 | 對應網絡協議 |
應用層（application） | 應用層 | tftp、FTP、nfs、wais、HTTP、MODBUS、MQTT |
表示層（presentation） | telnet、Rlogin、snmp、Gopher | |
會話層（session） | smtp、dns | |
傳輸層（transport） | 傳輸層 | TCP、UDP |
網絡層（network） | 網際層 | ip、icmp、arp、rarp、akp、uucp |
數據鏈路層（data link） | 網絡接口 | fddi、Ethernet、Arpanet、PDN、slip、ppp |
物理層（physical） | IEEE 802. 1A 、 IEEE 802.2到IEEE 802.11 |
佰馬設備主要作用是透傳，所以處在在第四層-傳輸層，包括TCP、UDP，以及第七層-應用層，主要有MODBUS、MQTT、HTTP
!TCP/IP協議不是TCP和IP這兩個協議的合稱，而是指因特網整個TCP/IP協議族。
三、常見的幾種通訊協議
1.TCP/UDP
1）概念:
TCP、UDP是最常用的傳輸協議，同屬于傳輸層，不同之處在于：
TCP（Transmission Control Protocol ）：是一種面向連接的、可靠的、基于字節流的通信協議；主要傳輸數據較大、可靠性要求較高的；
UDP（User Datagram Protocol）是一種無連接的通信，不能保證數據包被發送到目標地址；主要是傳輸少量數據；
比方：TCP連接就像打電話，用戶撥特定的號碼，對方在線并拿起電話，然后雙方進行通話，通話完畢之后再掛斷，整個過程是一個相互聯系缺一不可的過程；
而UDP連接就像發短信，用戶短信發給對方，對方有沒收到信息，發送者根本不知道（在沒有短信提醒功能情況下）；
2）TCP/UDP分類:
TCP:包括FTCP、HTCP、CTCP、TCPSVR
DCP包括NUDP、HUDP、CUDP、UDPSVR
其中：CTCP 、CUDP是屬于純透傳的 ，即不帶心跳包和數據包，如果要帶，必須自定義設置。其余都帶有心跳包和注冊包。
2.MODBUS
支持接口類型：支持多種電氣接口包括 RS-232 、RS-485 甚至是以太網
Modbus協議包括ASCII、RTU、TCP三種，其中常用的是Modbus TCP和Modbus RTU兩種。

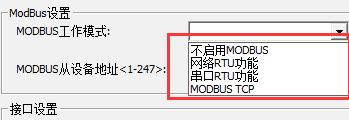

1)MODBUS RTU:
串口RTU和網絡RTU一樣，就是一個是串口發，一個是網絡發:
網絡RTU:DTU連服務器，DTU當客戶端，服務器調試助手發命令到DTU
串口RTU: DTU連服務器，DTU當客戶端，串口發命令到DTU
2)Modbus TCP：是指DTU當Server端，上位機當客戶端連過來
四、水文/水資源規約
《水文監測數據通信規約》與《水資源監測數據傳輸規約》兩種協議是由國家水利部提出并組織制定的，兩種協議主要規定了水文或水資源監測系統中智能傳感器與遙測終端的接口及數據通信協議。

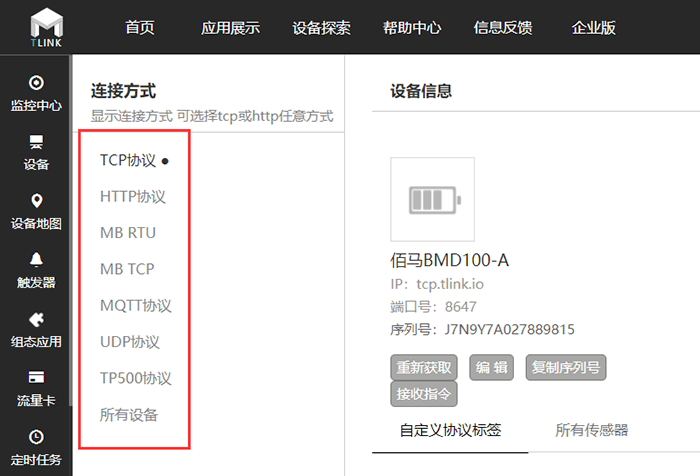

五、設備云平臺支持的協議
佰馬設備云平臺部署的終端支持TCP、 UDP、 HTTP、 MQTT、 MODBUS RTU、 MODBUS TCP 、TP500幾種
六、協議注意事項：
1.協議組合：
例如：MODBUS TCP和MODBUS UDP區別，主要看TCP還是UDP傳輸
打個比喻，Modbus協議就像公司里的總經理，TCP/UDP協議就像公司里的轎車、商務車。某天總經理要到機場去乘飛機，他可以選擇：1）自己開轎車去，2）開商務車去，若選擇1），那就是總經理開轎車去機場的關系，Modbus TCP協議就形同這種關系；若選擇2），那就是總經理開商務車去機場的關系，Modbus RTU就形同這種關系。
2.接口與協議：
如RS232/RS485、以太網屬于接口類型，屬于硬件
TCP/UDP/MODBUS屬于通信協議，屬于軟件
