BMG700 邊緣計算網關Modbus采集規則配置教程

  • 時間 :2020-02-09
  • 作者 :佰馬科技
  • 瀏覽數 :5631

Modbus 是工業上常用的通訊協議,Modbus協議包括ModbusRTU、ModbusASCII、ModbusTCP。在實際項目中,如何配置Modbus采集規則?本文以佰馬BMG700邊緣計算網關為例,圖文結合介紹在邊緣計算網關中如何設置Modbus采集規則、現場設備配置、接口配置、采集因子配置、上報中心配置等,協助客戶快速實現現場數據采集、傳輸、上報、遠程管理等。



MODBUS協議支持傳統的RS-232、RS-422、RS-485和以太網設備。許多工業設備,包括PLC,DCS,智能儀表等都在使用Modbus協議作為他們之間的通訊標準。

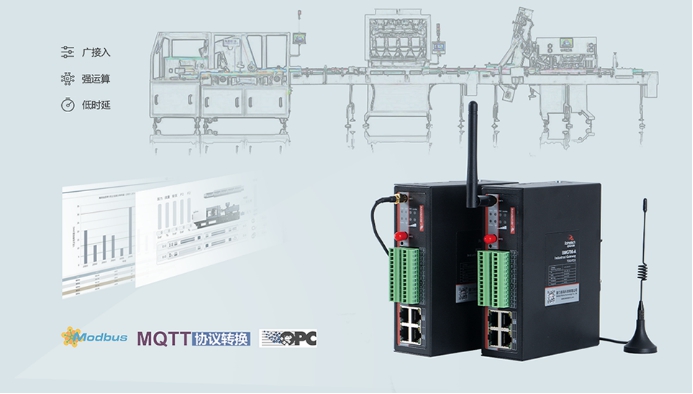

佰馬BMG700邊緣計算網關,具有接入設備種類多、通信接口形式多、兼容通信協議多等特點。工業通信接口包括: 3×LAN、1×WLAN(可復用為LAN)、2×RS232、3×RS485、2×ADC、2×DI、1×CAN (可選)、2×繼電器(可選)、WIFI功能(可選)、SM加密(可選)、GPS功能(可選)、單模雙卡(可選)、雙模雙卡(可選)、TF卡(可選)。






BMG700邊緣計算網關Modbus采集規則設置步驟:

1. 通過瀏覽器訪問地址:192.168.1.1.  輸入賬號密碼登入佰馬網關管理系統

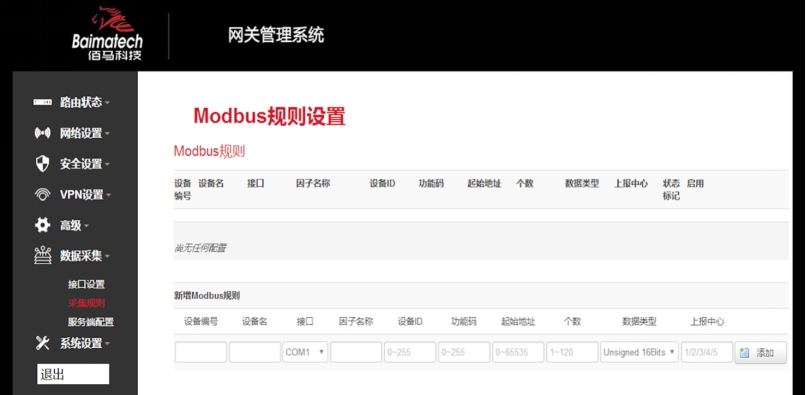

2. 登入界面-數據采集欄目,選擇采集規格設置

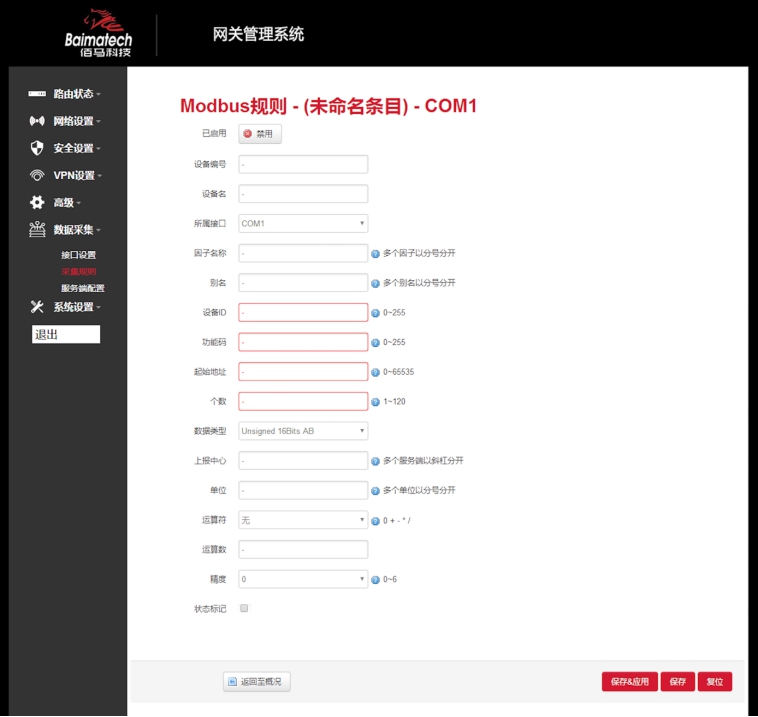

3、在佰馬邊緣計算網關Modbus規則配置界面中,可以設置設備編號、設備名、接口、因子名稱、定義指令頭部、起始元件、點數、數據類型、上報中心、操作符、操作數、上報精度、狀態標記等。







設備編號:數字

設備名:可以用來備注,中文在前字母數字在后,否則有可能出現亂碼

接口:選擇已開啟的Modbus協議的串口號或Modbus TCP,未開啟的不會顯示

因子名稱:上報的數據名稱,字母在前數字在后,如:a001

設備ID:Modbus 設備ID,1-255(10進制)

功能碼:一般為03功能碼,讀取寄存器數據,1-255(10進制)

起始地址:寄存器起始地址,1-255(10進制)

個數:寄存器數據個數,1-255(10進制)

數據類型:用來解析寄存器數據值,A為高字節(ABCD)

上報中心:對應服務端1-5配置

修改:可以修改當前配置

刪除:刪除當前配置

單位:當前單位僅作備注,可以不配置

操作符:對當前采集到的數據進行加減乘除

操作數:將當前數據帶入操作符中對采集到的數據進行計算

精度:上報數據的小數點位數

狀態標記:啟用報警,當值產生變化時,觸發報警

注:可配置多個因子,但是因子數量要和個數以及數據類型對應,否則不生效。
